SPANNUNGSANZEIGE (5MM LED VERSION)
Gehe zu Seite 1, 2, 3  Weiter

Neues Thema eröffnen   Neue Antwort erstellen     forum.LC8.info Foren-Übersicht -> Adv - Zubehör Beiträge der letzten 24h (nach Forum sortiert)
Vorheriges Thema anzeigen :: Nächstes Thema anzeigen
Autor Nachricht
HotFireOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 11.04.2007
Beiträge insgesamt: 3672
Alter: 47
HABE FERTIG

BeitragVerfasst am : Fr, 17. Apr 2015, 20:53    Titel: SPANNUNGSANZEIGE (5MM LED VERSION) Antworten mit Zitat

HotFire @ Fr, 17. Apr 2015, 21:50 hat folgendes geschrieben:
GROBE WERTE OHNE HYSTERESE:


00,00V - 02,64V = KEINE ANZEIGE (Strom 0,0 - 0,1 mA) BATTERIE TOT

02,64V - 12,08V = 4x ROT BLINKEN (Strom 0,85 - 2,5 mA) BATTERIE VERMUTLICH TOT

12,08V - 12,17V = 3x ROT BLINKEN (Strom 0,85 - 2,5 mA) BATTERIE WIRD BALD STERBEN

12,17V - 12,33V = 2x ROT BLINKEN (Strom 0,85 - 2,5 mA) BATTER KÖNNTE DURCH LADEN GERETTET WERDEN

12,33V - 12,43V = 1x ROT BLINKEN (Strom 1,25 - 6,1 mA) BATTERIE EXTREM ENTLADEN

12,43V - 13,46V = DAUER ORANGE (Strom 1,79 - 12,8 mA) BATTERIE STARTBEREIT / LIMA SCHLECHT

13,46V - 14,61V = DAUER GRUEN (Strom 1,37 - 7,6 mA) LIMA GUT

14,61V - 17,50V = RT/GN WECHSEL (Strom 1,42 - 8,4 mA) LIMA ÜBERSPANNUNG

Spannungen beschreiben die Schwellenwerte beim STEIGERN der Spannung
Ströme gemessen am oberen Schwellenpunkt (dunkel/hell)


LINK: V E R B A U T E - A N Z E I G E



 Beschreibung:
 Dateigröße:  177.61 KB
 Angeschaut:  726 mal




_________________


KTM & HUSQVARNA - STAMMTISCH


Zuletzt bearbeitet von HotFire am Di, 1. März 2016, 19:44, insgesamt 4-mal bearbeitet
Nach oben
Benutzer-Profile anzeigen
ollo 950Offline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 06.07.2004
Beiträge insgesamt: 14756
Wohnort: Berlin
Alter: 11
KTM LC8 SM 950, 2008
 →  26.000 km
EXC 450
 →  55.000 km

BeitragVerfasst am : Fr, 17. Apr 2015, 21:34    Titel: Antworten mit Zitat

Hab ich mit 3 led von cetek am Ladestecker..
_________________
Der V2 kann mich mal ......ich fahre jetzt Parallel
Nach oben
Benutzer-Profile anzeigen
HotFireOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 11.04.2007
Beiträge insgesamt: 3672
Alter: 47
HABE FERTIG

BeitragVerfasst am : Fr, 17. Apr 2015, 22:00    Titel: Antworten mit Zitat

ollo 950 @ Fr, 17. Apr 2015, 22:34 hat folgendes geschrieben:
Hab ich mit 3 led von cetek am Ladestecker..


Wenn Du Dein CTec und eine Steckdose mitführen willst, nur zu wacko

_________________


KTM & HUSQVARNA - STAMMTISCH
Nach oben
Benutzer-Profile anzeigen
HotFireOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 11.04.2007
Beiträge insgesamt: 3672
Alter: 47
HABE FERTIG

BeitragVerfasst am : Fr, 17. Apr 2015, 22:01    Titel: Antworten mit Zitat

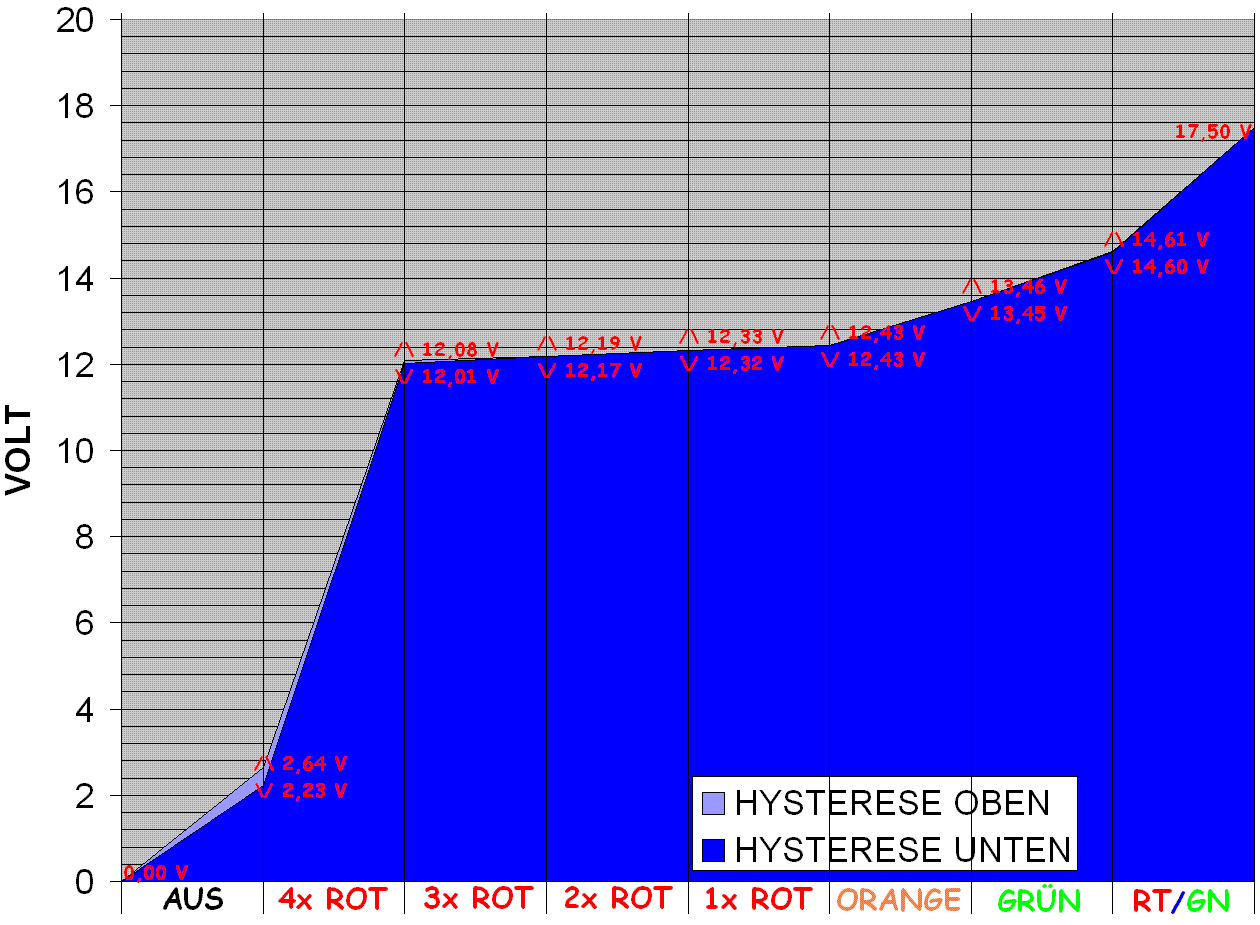

noch mal mit Schärfe:


 Beschreibung:

Download
 Dateiname:  SpannungsLED.gif
 Dateigröße:  36.84 KB
 Heruntergeladen:  946 mal


_________________


KTM & HUSQVARNA - STAMMTISCH
Nach oben
Benutzer-Profile anzeigen
HotFireOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 11.04.2007
Beiträge insgesamt: 3672
Alter: 47
HABE FERTIG

BeitragVerfasst am : So, 19. Apr 2015, 14:56    Titel: Antworten mit Zitat

Aufgrund der Verbrauchswerte empfiehlt sich der Anschluss nur auf Zündung.

Auf Dauerstrom dürfte es schnell zum Batteriekollaps kommen.

_________________


KTM & HUSQVARNA - STAMMTISCH
Nach oben
Benutzer-Profile anzeigen
OlekOffline
Tremalzobezwinger
Avatar

Anmeldungsdatum: 10.10.2006
Beiträge insgesamt: 174
Yamaha Tenere 1VJ `87
 →  33.000 km
KTM 1190T Adventure
 →  27.000 km

BeitragVerfasst am : So, 19. Apr 2015, 19:26    Titel: Antworten mit Zitat

HotFire @ So, 19. Apr 2015, 15:56 hat folgendes geschrieben:
Aufgrund der Verbrauchswerte empfiehlt sich der Anschluss nur auf Zündung.

Auf Dauerstrom dürfte es schnell zum Batteriekollaps kommen.


Die LED habe ich gerade aus Glasgow bekommen. Danke für den Hinweis hier auf Zündung anzuschließen. In der Anleitung steht direkt an Batterie ohmy

Baue ich mal in einer ruhigen Minute an, daher bitte nicht sofort nach Bildern und Erfahrungen rufen Wink
Nach oben
Benutzer-Profile anzeigen
HotFireOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 11.04.2007
Beiträge insgesamt: 3672
Alter: 47
HABE FERTIG

BeitragVerfasst am : So, 19. Apr 2015, 19:42    Titel: Antworten mit Zitat

Olek @ So, 19. Apr 2015, 20:26 hat folgendes geschrieben:
HotFire @ So, 19. Apr 2015, 15:56 hat folgendes geschrieben:
Aufgrund der Verbrauchswerte empfiehlt sich der Anschluss nur auf Zündung.

Auf Dauerstrom dürfte es schnell zum Batteriekollaps kommen.


Die LED habe ich gerade aus Glasgow bekommen. Danke für den Hinweis hier auf Zündung anzuschließen. In der Anleitung steht direkt an Batterie ohmy

Baue ich mal in einer ruhigen Minute an, daher bitte nicht sofort nach Bildern und Erfahrungen rufen Wink



Bei den 13mA ist die Batterie fix leer - reicht aber auf Zündung ja auch.

Ich werde evtl. morgen einbauen und direkt am Zündschloss verdrahten (guter Querschnitt).

_________________


KTM & HUSQVARNA - STAMMTISCH
Nach oben
Benutzer-Profile anzeigen
BenzinschnüfflerOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 21.05.2003
Beiträge insgesamt: 6367
Alter: 20
KTM LC8 Adv 950 S, 2003
MXC 525, 2005
HP2 1200, 2009

BeitragVerfasst am : So, 19. Apr 2015, 19:42    Titel: Antworten mit Zitat

Wie nennt sich diese LED? Wird wohl eine spezielle Bezeichnung haben unsure . Bezugsquelle?
_________________
der Benzinschnüffler

Geld allein macht nicht glücklich, Schotter schon !!!
Nach oben
Benutzer-Profile anzeigen
HotFireOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 11.04.2007
Beiträge insgesamt: 3672
Alter: 47
HABE FERTIG

BeitragVerfasst am : So, 19. Apr 2015, 20:35    Titel: Antworten mit Zitat

Benzinschnüffler @ So, 19. Apr 2015, 20:42 hat folgendes geschrieben:
Wie nennt sich diese LED? Wird wohl eine spezielle Bezeichnung haben unsure . Bezugsquelle?


Sehr gut:

http://www.sparkbright.co.uk/sparkright-eclipse-battery-voltage-monitor.php



ABER !!! MEIN MODEL IST EINE AUF DIE LC8 MIT AGM BATTERIE ANGEPASSTE VERSION.

_________________


KTM & HUSQVARNA - STAMMTISCH
Nach oben
Benutzer-Profile anzeigen
Toni P.Offline
Schlammspringer
Avatar

Anmeldungsdatum: 27.08.2008
Beiträge insgesamt: 128
KTM LC8 Adv 950, 2003
 →  53.000 km
Kawasaki KLE 500
 →  56.000 km

BeitragVerfasst am : Mo, 20. Apr 2015, 16:16    Titel: Antworten mit Zitat

Vielen ank für den Tipp!

Echt Klasse das Ding sollte ich mir besorgen. Und das gibt es nur aus UK?

_________________
Meine Leidenschaft: KatiM., Edelweiß und Wüstensand
Nach oben
Benutzer-Profile anzeigen
jo.giOffline
Schlammspringer
Anmeldungsdatum: 07.06.2009
Beiträge insgesamt: 119
Wohnort: Sindelfingen
Alter: 59
KTM LC8 Adv 990, 2006
 →  71.000 km
BMW R27 Gespann, Bj.`61

BeitragVerfasst am : Di, 1. März 2016, 12:29    Titel: Antworten mit Zitat

Hat in den letzten Wochen jemand hier mal Kontakt mit Sparkbright gehabt?

Hintergrund:
Ich hab so eine LED bestellt, der Mailkontakt war gut und immer schnell.
Bis zum 11.01. als die Meldung kam: Geld ist da, LED soll am nächsten oder übernächsten Tag in die Post.

Seitdem Stille. Keine Sendung aus England, keine Antwort mehr auf Rückfragen.

`Ne böse Absicht unterstelle ich da nicht, dafür sind die Beträge und die Stückzahlen wohl zu gering. Aber komisch ist`s schon.

Jörg
Nach oben
Benutzer-Profile anzeigen
HotFireOffline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 11.04.2007
Beiträge insgesamt: 3672
Alter: 47
HABE FERTIG

BeitragVerfasst am : Di, 1. März 2016, 13:37    Titel: Antworten mit Zitat

der ist umgezogen:

66 N Sound Rd,
George Town,
Kaimaninseln

_________________


KTM & HUSQVARNA - STAMMTISCH
Nach oben
Benutzer-Profile anzeigen
jo.giOffline
Schlammspringer
Anmeldungsdatum: 07.06.2009
Beiträge insgesamt: 119
Wohnort: Sindelfingen
Alter: 59
KTM LC8 Adv 990, 2006
 →  71.000 km
BMW R27 Gespann, Bj.`61

BeitragVerfasst am : Di, 1. März 2016, 19:16    Titel: Antworten mit Zitat

Die Worte lese ich wohl, nur was sollen sie mir sagen?

- Die Post von dort braucht länger als sieben Wochen
- Erzähl es dem dort ansässigen Friseur
- Die haben sich mit den ganzen 17GBP auf die sonnige Insel abgesetzt
- ???
Nach oben
Benutzer-Profile anzeigen
ollo 950Offline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 06.07.2004
Beiträge insgesamt: 14756
Wohnort: Berlin
Alter: 11
KTM LC8 SM 950, 2008
 →  26.000 km
EXC 450
 →  55.000 km

BeitragVerfasst am : Di, 1. März 2016, 19:27    Titel: Antworten mit Zitat

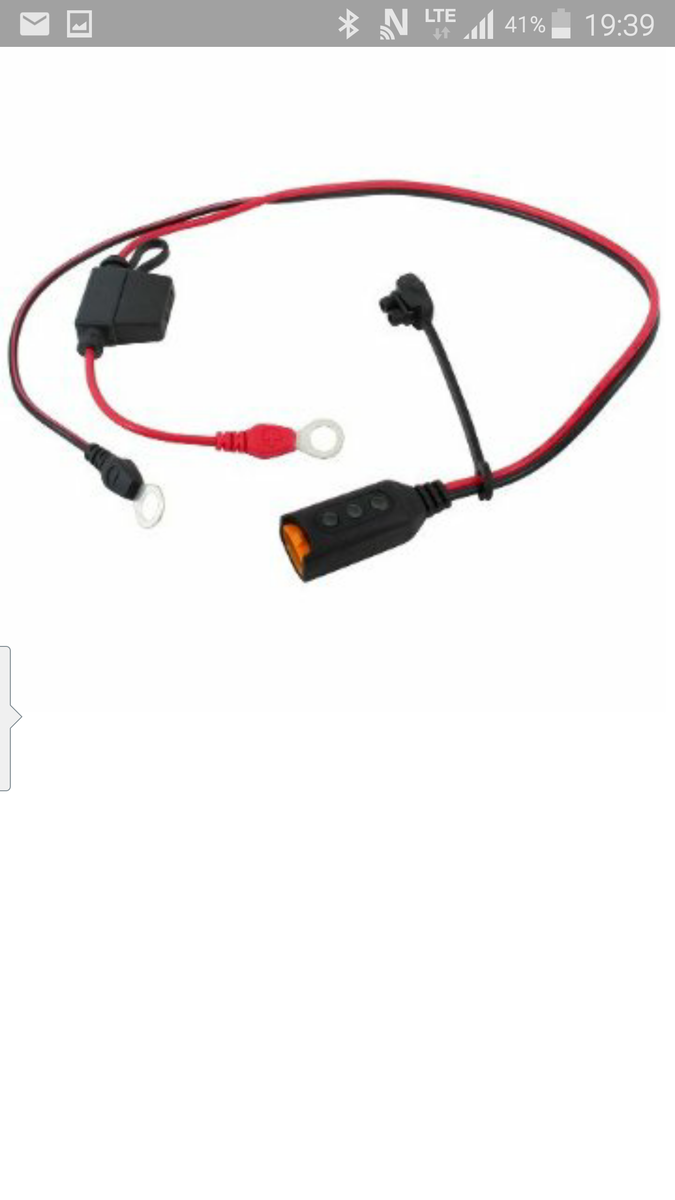

hier nochmal der Ladestecker von Cetek mit gleicher Funktion oder ähnlich .. weil der Autor dieses Beitrages ja Jahre braucht um zu schreiben was er verbastelt hat ....
_________________
Der V2 kann mich mal ......ich fahre jetzt Parallel
Nach oben
Benutzer-Profile anzeigen
ollo 950Offline
Sponsor
Sponsor
Avatar

Anmeldungsdatum: 06.07.2004
Beiträge insgesamt: 14756
Wohnort: Berlin
Alter: 11
KTM LC8 SM 950, 2008
 →  26.000 km
EXC 450
 →  55.000 km

BeitragVerfasst am : Di, 1. März 2016, 19:28    Titel: Antworten mit Zitat



 Beschreibung:
 Dateigröße:  223 KB
 Angeschaut:  348 mal




_________________
Der V2 kann mich mal ......ich fahre jetzt Parallel
Nach oben
Benutzer-Profile anzeigen
