Kupplung: Welcher O-Ring ist's?

Anmeldungsdatum: 27.06.2005

Hier hat man ja schon desöfteren über lecke Kupplungsnehmerzylinder gelesen. Reparatur sei einfach: Eine Spritze, etwas Hydrauliköl und einen passenden O-Ring. Nur, welcher O-Ring aus der Teileliste ist's?

Oder, hat jemand Durchmesser und Stärke parat?

- Philip, der sich ein Kit mit in den nächsten Urlaub nehmen will...

Verfasst am : Di, 14. März 2006, 17:17 Titel:

Der O-Ring ist nicht auf der Teileliste. Er ist nur mit dem Kolben zusammen erhältlich. Und der kostet soviel, dass das dann gar nicht mehr lohnt (vierzig Euronen).

An den Maßen des Rings wäre ich auch interessiert. Vielleicht baut ja mal jemand seinen Nehmerzylinder auseinander? Meiner hat grade frisches Öl drin (und auch noch den ersten O-Ring... also wann geht der jetzt eigentlich kaputt?)

Verfasst am : Do, 16. März 2006, 15:12 Titel:

Oh mann... drei Seiten lang Text, obwohl keiner die Antwort weiß. Kein Wunder daß man in diesem Forum nix findet...

Auf advrider.com im "Orange Crush"-Forum wurde ich fündig.

15/16 i.d. by 1/16

das entspricht 23,8mm Innendurchmesser, 1,59mm Dicke. Ich hoffe mal das stimmt.

Verfasst am : Sa, 18. März 2006, 8:00 Titel: Teilerfolg??

Moinsen,
war gestern mal beim Industriebedarfshändler und habe mal im Lager schnüffeln dürfen.
@ Motophil: habe die selben Ergebnisse wie Du errechnet! Wink

und danach mal geschaut.
Ergebnis: exact passende O-Ringe hatten sie leider nicht, aber 2 ganz ähnliche, nämlich:

23,5 x 1,6 mm
23,8 x 1,5 mm

Habe von beiden mal zwei Muster mitgenommen, halte es aber mit KTM-pilot:" never touch .....".
Sollte einer von Euch absehbar mal an den Nehmerzylinder dran müssen stelle ich gerne mal einen Satz zu Testzwecken zur Verfügung - nur 'ne pn - dann gehen beide per Brief schnell raus.

Verfasst am : Sa, 18. März 2006, 9:22 Titel:

Es gibt zwar zöllige O-Ringe, aber Magura ist ne deutsche Firma, von daher würde ich auf metrische Abmessungen tippen.

23x1,6mm, oder 24x1,5mm dürfte auch funktionieren.

Verfasst am : Sa, 18. März 2006, 11:37 Titel:

Hallo,

am einfachsten ist es, wenn man sich an den Abmessungen der O-Ring Nut orientiert. Den "besten" O-Ring kann man dafür heraussuchen. Die Oringe selber lassen sich, besonders wenn sie bereit im Einsatz waren, nicht mehr vernünftig messen.

Wenn jemand den Nehmerzylinder mal zerlegt hat soll er folgende Maße messen: Innendurchmesser Nehmerzylinder, Außendurchmesser Kolben, Nuttiefe und Nutbreite.

Mit diesen Angaben läßt sich der O-Ring mit den "besten" Maßen heraussuchen.

Vielleicht hat ja einer die Messung schon gemacht?

Viele Grüße

Lutz

Verfasst am : Sa, 18. März 2006, 16:21 Titel:

Verfasst am : Sa, 18. März 2006, 18:00 Titel:

Ich habe den alten Ring gefunden. Es sind keine Macken sichtbar und trotzdem hat er durchgeblasen. Da er fast unverformt ist habe ich seine Maße recht genau messen können:

Innendurchmesser 23,81mm
Stärke 1,85mm

Kann jemand sagen wie sich die ölresistenten Ringe nennen (genaue Bezeichnung oder Material)?

Verfasst am : Sa, 18. März 2006, 18:11 Titel:

Verfasst am : So, 19. März 2006, 12:58 Titel:

Verfasst am : Mo, 20. März 2006, 23:16 Titel:

Hi,

die Originalgröße des O-Ring Lautet:

24 x 1,79 mm

und ist bei KTM orginal zu bestellen kostet 5.XX Euro.

Ich habe notgedrungen einen 18 x 2 reingemacht ging aber schon sehr leicht rein - also nix für Dauereinsatz.

Gruß

Beauti

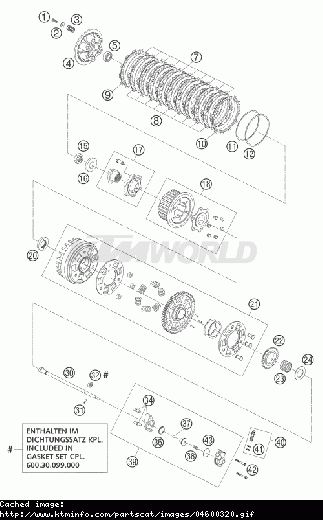

P.S. auf dem Bild müßte es die Nr. 43 sein.

Verfasst am : Di, 21. März 2006, 14:19 Titel:

Verfasst am : Di, 21. März 2006, 19:25 Titel:

Hi, habe 3 Stück hier liegen

21,95 x 1,78 EPDM 70 shore

wer sie will PN an mich...

Verfasst am : Mi, 22. März 2006, 23:25 Titel:

Ich hab' bei dem ganzen Chaos hier mal direkt bei Magura gefragt, und oha, wider allen Erwartens eine Antwort bekommen:

O-Ring 23,52x1,78; NBR 90 Shore

Danke, Magura.

Verfasst am : Do, 23. März 2006, 19:14 Titel:

hallo
es ist nicht die nummer 43! die 43 ist nur eine zwischendichtung damit kein schmutz eindringen kann.
bei ktm gibt es den o-ring nicht einzeln sondern nur als set mit dem kolben und der kugel,alles zusammen kostet 42.11euro.

gruss[/b]
